花纹输送带结构类型解析

花纹输送带是在普通平面输送带的基础上，通过在其承载面（或双面）设计并硫化出特定几何形状的凸起花纹，从而赋予带体特殊的功能性。它的核心价值在于增大输送带与物料之间的摩擦系数，或形成阻挡结构，以实现大倾角输送、防下滑、防侧漏等目的。了解花纹输送带的结构组成与常见花纹类型，是正确选型的前提。

从结构上看，花纹输送带主要由三部分构成：底层的骨架层、中间的覆盖胶过渡层以及表面的花纹层。骨架层可采用织物芯（如尼龙、聚酯、棉帆布）或钢丝绳芯，根据输送张力要求确定层数或规格。覆盖胶层提供缓冲和粘合，而花纹层通过模具在硫化过程中一体成型，与带体形成不可剥离的整体。根据使用环境，覆盖胶和花纹胶可具备耐磨、耐油、耐酸碱、耐高温或阻燃等特性。

花纹输送带最显著的特征在于花纹形状。常见的主要有以下几类：

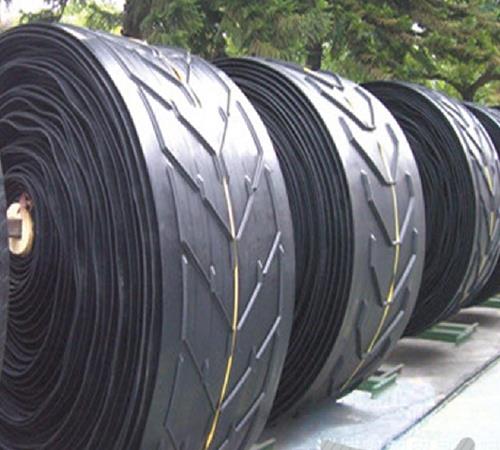

人字形花纹：花纹呈“人”字或“八”字形排列，开口朝向输送方向。这是最经典的大倾角花纹类型。工作时，物料被“人”字的两条斜边向中间聚拢，同时花纹凸起对物料产生向上的推力，有效防止下滑。人字形花纹适用于倾角可达30°-45°（视物料特性）的向上输送。根据密度，可分为高凸人字纹和常规人字纹。

条状花纹：花纹为纵向或横向的连续条状凸起。纵向条状主要起导向和防止物料横向滚动的作用，适用于输送圆球状或易滚动物料（如钢球、水果）；横向条状则像一道道挡边，可显著增加倾斜输送时的摩擦力，但输送时会产生周期性振动。条状花纹倾角一般在18°-30°之间。

点状花纹：花纹为圆形、菱形或矩形凸点，呈网格状分布。这种花纹对物料的抓附力相对柔和，适合输送需要一定摩擦力但又不希望物料被过度“卡住”的场景，如袋装物料、纸箱等。点状花纹也可用于输送机两侧的防滑走道。

扇型/八字花纹：类似人字形但开口向后，或呈扇形放射状，常用于双向运行的输送机，可以在两个方向上提供一定的防滑效果，但单向防滑效率低于人字形。

U型/坑纹：花纹呈内凹的U形或坑状，不仅能增加摩擦力，还能在花纹凹陷处暂时存留少量物料，适用于输送粉末状或潮湿易滑的物料，如黏土、水泥生料等。

除了上述基本类型，还有为特定工况设计的组合花纹，例如人字形+横向挡边，或中央光面两侧带花纹的“导流”设计，用于防止物料从边缘洒落。

花纹的高度、间距和形状角度是影响性能的关键参数。花纹越高，防滑能力越强，但带体弯曲通过滚筒时的噪音和磨损也越大，且更容易被锐利物料损坏。通常，花纹高度在3mm至25mm之间，输送倾角越大、物料越滑，所需花纹越高。花纹间距则与物料粒径有关，细小颗粒需更密的花纹，大块物料则可适当稀疏，避免物料卡入花纹沟槽。

需要注意的是，花纹输送带因表面凹凸不平，其单位长度的重量高于同规格平面带，且弯曲刚度较大，对托辊和滚筒的压力分布也不均匀。因此，在输送机设计时需适当增大驱动功率，并选用自清洁的滚筒和清扫器，避免花纹带在回程段因粘附物料而产生跑偏或损坏。

总之，花纹输送带通过巧妙的结构设计，将普通的“平面运输”扩展到了大倾角、防滑、防滚动等更广阔的领域。正确理解不同花纹的力学原理与适用场景，是发挥其性能优势的第一步。
